今天在网上购买了一台宝马5系一体导航，现在我就为大家分享一下如何安装的作业贴。废话不多说。希望能对那些有兴趣装导航或者想自己动手安装的小伙伴一点借鉴意义吧。不多说了，直接上图啦！！！

想着不用改变原车的风格和装饰，感觉还是挺不错的。所以最近一直泡在论坛、某宝和天猫。也是几经考察，最终选择了一个叫精能的原车屏升级导航。 感觉我这个人就是有点强迫症，既然是给我抉择， 我就会精挑细选，进行各种对比。直到认为是最好的，最棒的，我才会下手。因为我想尽量避免问题的产生。

********************************************************************************************************************************************************************************************************************************************





1原仪表台效果图





2箭头指示位置用螺丝刀撬开





3拆下装饰条后，拔出空调出风口上连接线





4按箭头位置拆下固定屏幕两个螺丝和固定原车控制面板下面的两个螺丝





5拆下显示屏部分





6新款宝马5系电源插头和视频插头是同一个座子





7撬松控制面板两侧并拆出





8拔掉控制面板上的两条连接线并且放好，避免刮花

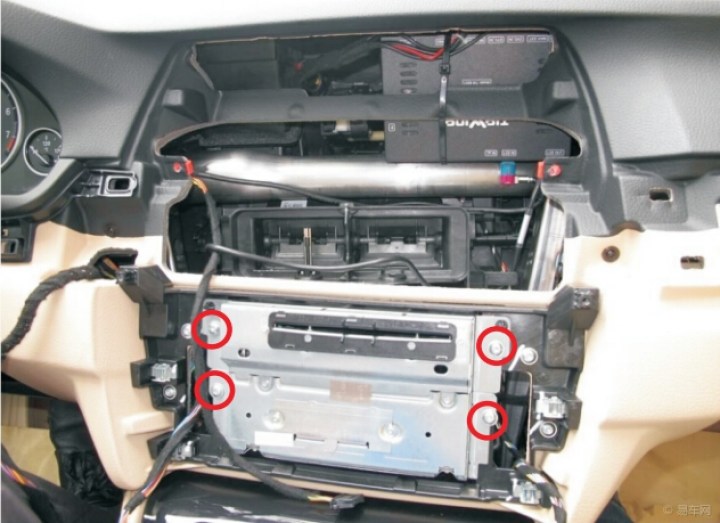

9拆下主机上两颗固定螺丝





10拔出主机并且拔出主机尾线





11撬开面板，拧开上面4个螺丝。





12拆下副驾驶手套箱的六颗固定螺丝







13拆下副驾驶手套箱放好





14把原车主机电源插头上的光纤拆出来





15把光纤线插到转接线对应位置





16将拆出来的光纤线插到标配的转接电源上面





17将电源线从右侧走线





18抠出装饰板，AUX音频线走在里面

19AUX线插在手扶箱里AUX输入端

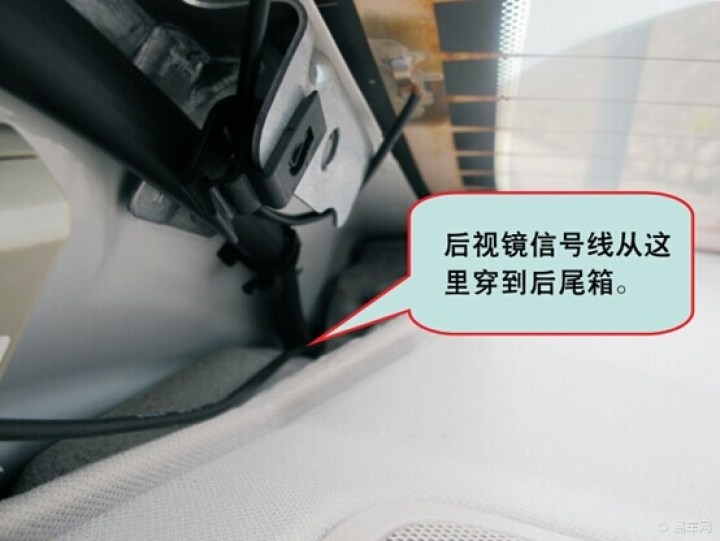

21穿后视镜信号线





22将玻璃刹车灯饰板后用撬批在饰板左右两侧中间位置撬出





23统一安放在后面的鲨鱼里，GPS天线走顶棚





24后视镜信号线从后尾箱拉出来





25拆下后尾箱盖装饰板





26将后尾箱的灯拆下来，装上透视镜，后视镜两边贴上3M胶，以免车震时有影响





27将后视镜信号线从后尾箱右拉杆中穿出，此步要准备细铁丝才能拉出来





28将单碟DVD装在副驾驶手套箱里，单碟电源按图24





29拆下原车屏





30将标配的10.2寸显示屏装回原车上





31加装后到后导航效果
