旋挖钻机英文为:Rotary drilling rig,属桩工机械,主要施工于基础工程
旋挖钻机英文为:Rotary drilling rig,属桩工机械,主要施工于基础工程。其特点:机动灵活,节能环保效率高,输出扭矩及轴向压力大,配备不同钻杆钻具可施工于多种地质,因此现被以广泛应用。
一钻机结构:

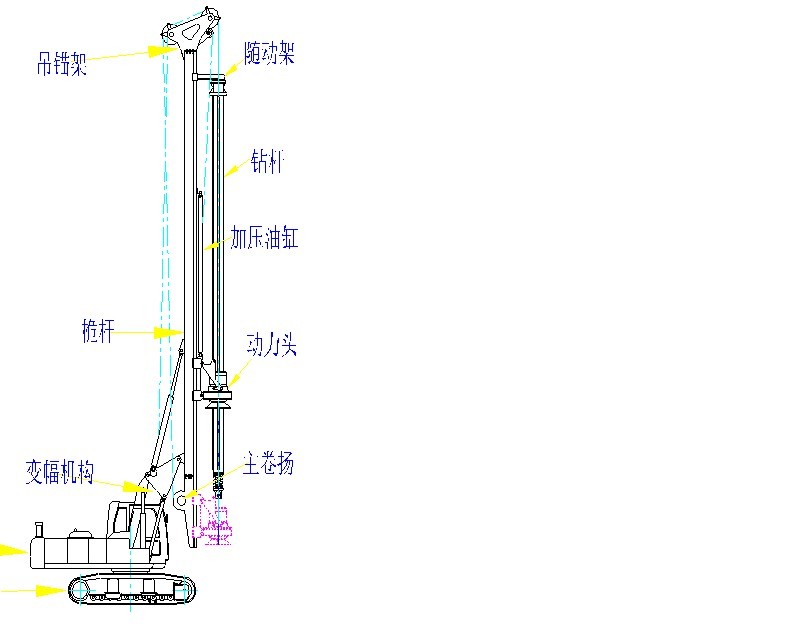

旋挖钻机结构主体分为两部分:底盘和工作装置,其中底盘由行走机构与回转上车组成,
工作装置由变幅机构、桅杆、吊锚架、随动架和动力头组成。

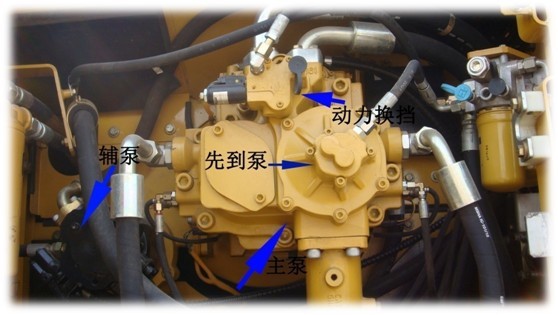

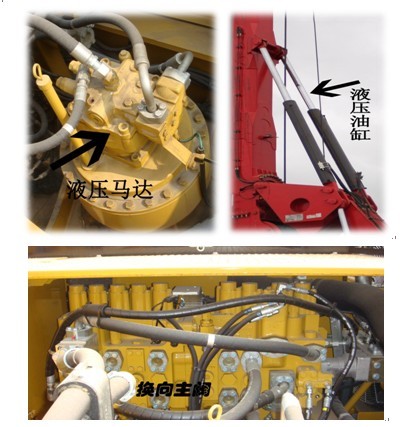

液压系统:旋挖钻机液压系统应用于开式系统,主要由液压泵、马达、油缸和控制阀组成

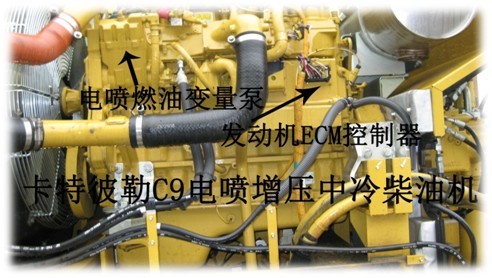

动力系统:

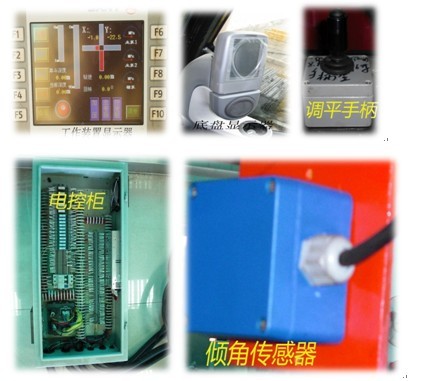

电气系统:

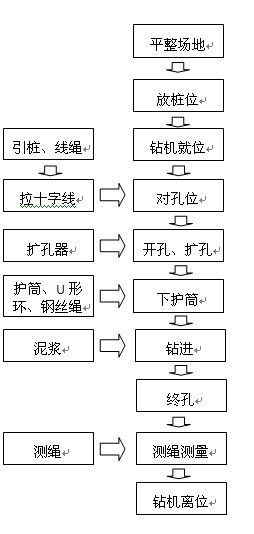

二旋挖流程:
三旋挖工法:
1地质:地质对于旋挖钻进影响很大,关系到工程难度及生产效益,最终影响到利润
因此在承接工程之前必须了解地质的种类、分布、岩层风化及裂隙发育,最主要的参数是地限承载力或单轴抗压强度,只有了解地质情况才能准确预算费用和工期
2泥浆:泥浆作用主要是保护钻机和成孔质量
泥浆作用包括:压强作用是支撑孔壁、粘度作用是护壁、润滑作用降低摩擦阻力、悬浮作用是降低沉渣沉降、降温作用是冷却钻齿
3钻杆钻具钻齿:旋挖钻机配备的钻杆分为磨阻式和机锁式
磨阻式是靠钻斗提供阻力形成的摩擦力而传递加压力
机锁钻杆是靠钻杆上的机锁点把每一节钻杆锁住传递加压力
旋挖钻具包括捞沙斗,双底入岩,螺旋钻斗和入岩筒钻,根据地质变化而更换不同钻具,同时注意钻齿的类型、型号、角度、布置、直径、数量、顺序等…这样可适应多种底层钻进,并提升钻进能力
4操作:
望:通过监测显示器得知钻进深度,桅杆垂直度及各项报警,同时观察钻杆转速得知负载情况从而做出调整
闻:通过监测动力头声音变化,第一时间判断地质情况,及时改变操作方式
切:通过感觉钻进产生的振动,辨别地质情况,比如泥层平稳负载轻,沙层平稳阻力大,卵石振动强烈,由于每种地质的单斗钻进深度,转速加压方式都不尽相同,因此只有通过望、闻、切感知地质情况,才能真正做到保护钻机并能高效率生产
|
