在聚合物驱采油过程中, 注入HPAM 的浓度为1000mg / L, Mr 为14 107以上, 由于地层的剪切、 降解等作用, 采出水中聚合物 M r 降为2 106~ 5 106[ 2, 7].由于地下水的稀释等作用,采出水中HPAM 的浓度相差较大. 本研究

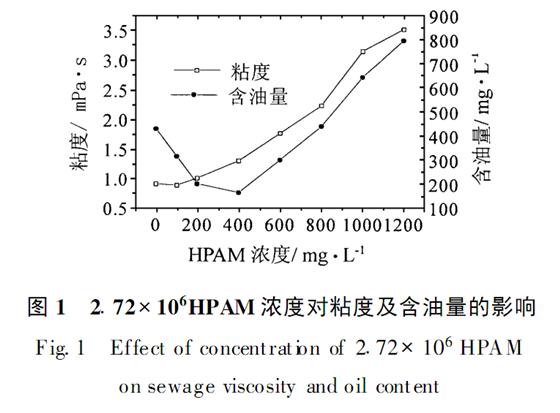

选用HPAM 的 Mr 为 272 106, 其浓度对污水粘度和油水稳定性的影响结果见图1. 由图 1可见,随着聚合物浓度增加, 污水粘度增大, 但对污水含油量的影响出现先降低后升高的规律, 在聚合物的浓度为 400mg/ L, 污水粘度1298mPas时,沉降后的污水含油量最低.
Mr 为4 * 106和8 *106的HPAM 浓度和污水沉降后含油量的关系试验结果见图 2. 从图2 可见, 272 106
聚合物浓度为400mg / L, 4 *106聚合物的浓度为 200mg/ L, 8 * 106聚合物的浓度为 100mg/ L 时, 最终含油量最低. 随着聚合物 Mr 增大,含油量最低时聚合物的浓度最佳值减小, 聚合浓度最佳时污水的最终含油量增大.从图中也可看出,当聚合物浓度低于某一值( 272 106为 800mg/ L, 4 106为600mg /L, 8 106为 330mg/ L) 时, 含油量低于
聚合物浓度为0mg/ L 时含油量, 即聚合物浓度低于此值时,聚合物有利于油水分离.污水的粘度与聚丙烯酰胺的分子量和浓度成正比, 聚丙烯酰胺分子量和浓度增加, 聚合物驱污水的粘度增加,导致油珠浮升速度降低, 同时,聚丙烯酰胺具有絮凝性,能促进小油珠聚并成大油珠.聚合物在油田现场聚合物驱采出水中聚合物的浓度小于600mg/ L,因此,聚合物有利于聚合物驱含油污水中油珠的沉降分离.
