类、策略的定义及应用

Switch(config)#mls qos

在交换机上启用QoS服务，如果不启用，以下配置将不起作用。

Switch(config)#class-map [match-any | match-all ] class-name

定义一个类图，名字为class-name。

注意：当match-any/match-all省略时，表示match-all,match-any表示匹配该类所定义语句中的任意一条，match-all表示匹配所有。

Switch(config)#policy-map policy-name

定义一个策略图（可以包含多个策略），名字为policy-name

Switch(config-if)#service-policy { input | output } policy-name

将策略应用到端口

Switch(config-if)#mls qos trust { cos | dscp | ip_precedence }

配置策略类的信任状态，cos表示信任数据包第二层帧头的优先级位;dscp表示信任IP数据包中的dscp的值;

例1：

access-list 100 permit ip any any

新建class

class-map match-all speedlimit

match access-group 100

新建policy

policy-map 10M

class speedlimit

police cir 10000000 bc 4000000 be 4000000           conform-action transmit     exceed-action drop         violate-action drop

应用到端口

service-policy input speedlimit



例2:

Switch(config)#policy-map po_bandwith

Switch(config-?)#class-map a1

Switch(config-?)#bandwith 3000                        (k)

Switch(config-?)#class-map a2

Switch(config-?)#bandwith 2000

Switch(config)#interface fastethernet 0/1

Switch(config-if)#service-policy input po_bandwith

查看策略的应用

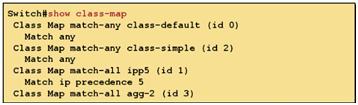

Switch#show class-map class-name

Switch#show policy-map int interface-spec

Switch#show policy-map interface interface-spec [input | output] class class-name

基于类的标记

标记就是把数据包中一些特殊的为做一些更改和设置。如：更改IP Precedence/DSCP(differentiated services code point)，设置第二层帧的服务类别的值;把ATM信元修改该类的标记时，要在策略图的类别中修改（如下）

Switch(config)#policy-map policy-name

Switch(config-pmap)#class class-name



修改ip precedence等配置的值（如下）

Switch(config-pmap-c)#set ip precedence ip-prec-value

Switch(config-pmap-c)#set ipdscp ip-dscp-value

IP RTP Priority（实时传输协议）Commands

Switch(config-if)#ip rtp priority start-port port-range bw        (起始端口号、端口范围、带宽)

Switch(config-if)#max-reserved-bandwidth percent       (最大带宽所占总带宽的百分比)

Switch#show queue interface-type interface-number    (查看端口配置)
